W gnieździe zapalniczki 12 V najczęściej plus jest na centralnym styku, a masa na zewnętrznym pierścieniu. W praktyce to jednak nie kończy tematu, bo w aucie liczy się jeszcze stan instalacji, bezpiecznik oraz to, czy gniazdo jest stale zasilane, czy odcinane po zapłonie. Pokażę, jak sprawdzić biegunowość bez zgadywania, jak czytać napięcie i na co uważać przy podłączaniu ładowarek, wideorejestratorów czy innych akcesoriów.
Gniazdo 12 V ma zwykle plus na środku, ale pomiar daje pewność
- W standardowym gnieździe dodatni biegun zwykle trafia na centralny styk, a minus na zewnętrzny pierścień i masę auta.
- Najpewniej sprawdzisz to multimetrem ustawionym na napięcie stałe, bez zgadywania po kolorach przewodów.
- Przy wyłączonym silniku typowe napięcie to około 12,4-12,8 V, a przy pracującym zwykle 13,8-14,8 V.
- Jeśli odczyt pokazuje 0 V, problemem może być bezpiecznik, stacyjka albo samo zasilanie gniazda.
- W aucie po naprawie lub z gniazdem montowanym poza fabryką biegunowość warto potwierdzić za każdym razem.

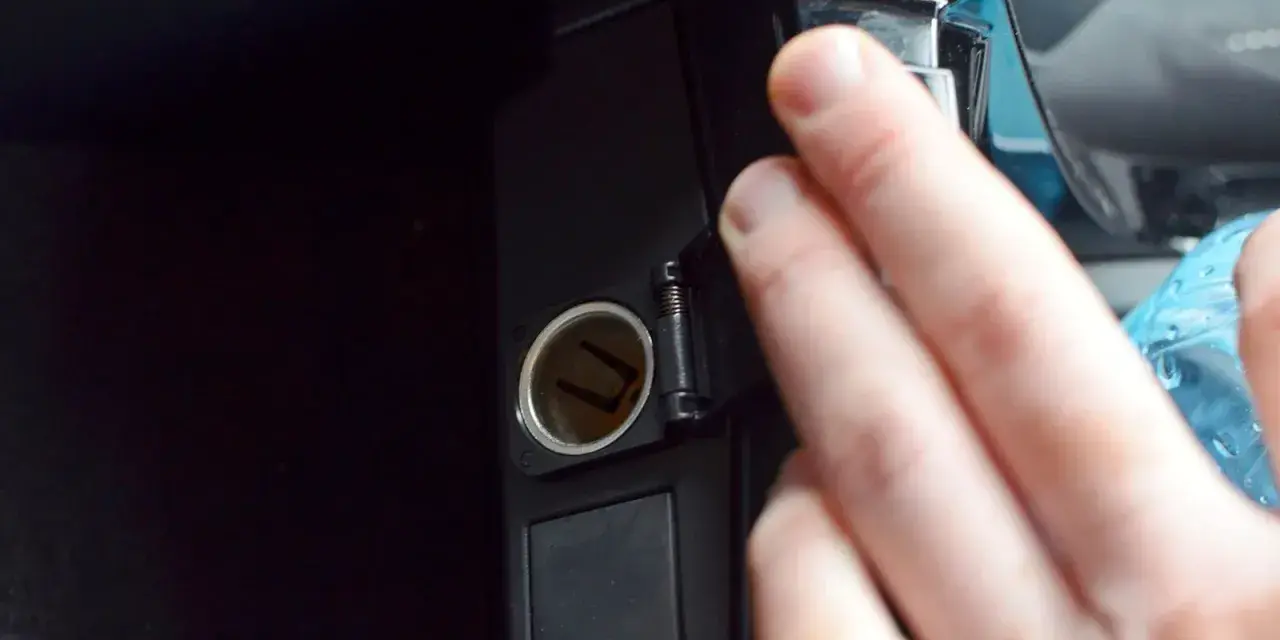

Gdzie plus jest w standardowym gnieździe 12 V
Jeśli patrzę na gniazdo od frontu, mały styk w głębi to zwykle plus, a metalowy pierścień wokół niego to minus, czyli masa połączona z karoserią. Tak działa większość fabrycznych gniazd samochodowych, dlatego wtyk akcesorium ma dodatni styk na czubku, a boczne blaszki odpowiadają za stronę ujemną.
W instalacjach fabrycznych to zazwyczaj jest standard, ale po naprawach, dołożeniu panelowego gniazda albo wymianie wiązki nie ufam samemu wyglądowi. Zdarza się, że przewody przy montażu zostały zamienione, a czasem gniazdo jest zasilane przez osobny moduł, więc lepiej traktować wygląd jako wskazówkę, nie dowód.
| Element gniazda | Zwykła rola | Co to oznacza w praktyce |
|---|---|---|
| Centralny styk | Plus | To tutaj przykładam czerwoną sondę podczas pomiaru napięcia. |
| Zewnętrzny pierścień | Minus / masa | To punkt odniesienia dla czarnej sondy albo dla karoserii. |
| Terminal na tylnej stronie gniazda oznaczony „+” | Zasilanie dodatnie | Do niego zwykle trafia przewód dodatni z wiązki lub bezpiecznika. |
| Terminal na tylnej stronie gniazda oznaczony „-” | Masa | Najczęściej łączy się z masą auta albo z przewodem powrotnym. |
To daje dobrą orientację, ale dopiero pomiar zamyka temat. Gdy chcę mieć pewność, przechodzę do miernika, bo właśnie on pokazuje, czy gniazdo działa tak, jak powinno.
Jak sprawdzić biegunowość miernikiem bez zgadywania
Ja przy takich pomiarach zawsze zaczynam od prostego cyfrowego multimetru ustawionego na napięcie stałe. Nie trzeba do tego skomplikowanego sprzętu, ale trzeba wykonać kilka kroków dokładnie, bo jeden błąd potrafi dać mylący wynik.
- Ustaw multimetr na DC V, najlepiej na zakres 20 V albo na auto-range.
- Włóż czarną sondę do gniazda COM, a czerwoną do wejścia V.
- Oprzyj czarną sondę o zewnętrzny pierścień gniazda albo o pewną masę w aucie, najlepiej goły metal lub śrubę karoserii.
- Czerwoną sondą dotknij centralnego styku gniazda.
- Odczytaj wynik i sprawdź, czy na wyświetlaczu nie pojawia się znak minus.
Jeśli na ekranie widzisz dodatnią wartość, a czerwona sonda była na środku, to znaczy, że centralny styk ma plus. Jeśli pojawia się wartość ujemna, najczęściej sondy są zamienione miejscami albo gniazdo ma nietypowe, odwrócone okablowanie. Przy głęboko osadzonych gniazdach używam cienkich końcówek lub przedłużek pomiarowych, bo łatwo przypadkiem zrobić zwarcie między środkiem a pierścieniem.
Samo ustawienie miernika na właściwy zakres jest ważniejsze, niż się wielu osobom wydaje. Gdy ktoś zostawia go na pomiarze prądu zamiast napięcia, można sobie narobić kłopotu, dlatego ten krok sprawdzam zawsze dwa razy. Następny krok to już interpretacja odczytu, bo nie każde napięcie znaczy to samo.
Co oznaczają typowe odczyty napięcia
W samochodzie napięcie w gnieździe nie musi być idealnie równe w każdej sytuacji. Inny wynik zobaczysz przy zgaszonym silniku, inny podczas ładowania alternatorem, a jeszcze inny w aucie z inteligentnym zarządzaniem energią, które potrafi chwilowo obniżać napięcie.
| Sytuacja | Orientacyjny wynik | Co to zwykle oznacza |
|---|---|---|
| Silnik zgaszony, auto od kilku minut stoi | Około 12,4-12,8 V | To najczęściej normalny poziom dla sprawnego akumulatora. |
| Silnik pracuje | Około 13,8-14,8 V | Alternator ładuje instalację i gniazdo dostaje pełne zasilanie. |
| Gniazdo po stacyjce | 0 V przy wyjętym kluczyku | To normalne w autach, w których zasilanie jest odcinane po wyłączeniu zapłonu. |
| Silnik pracuje, a napięcie nadal jest niskie | Poniżej około 12,5 V | Może chodzić o spadek na instalacji, słaby kontakt albo problem z ładowaniem. |
| Auto z systemem start-stop lub smart charging | Wartości zmienne, czasem krótkie spadki | To bywa normalne, bo sterownik ogranicza ładowanie w określonych warunkach. |
Te liczby traktuję orientacyjnie, bo stan akumulatora, temperatura i strategia ładowania potrafią przesunąć wynik o kilka dziesiątych volta. Najważniejsze jest to, czy gniazdo ma plus tam, gdzie powinno, i czy pod obciążeniem nie robi się z niego problematyczny punkt instalacji.
Kiedy gniazdo nie zachowuje się jak standardowe
Nie każde gniazdo 12 V w aucie działa identycznie. W autach po przeróbkach, z dołożonymi akcesoriami albo po naprawie wiązki polegam wyłącznie na pomiarze, bo sam wygląd gniazda potrafi mylić bardziej, niż pomagać.
| Objaw | Prawdopodobna przyczyna | Co robię dalej |
|---|---|---|
| 0 V niezależnie od pozycji kluczyka | Przepalony bezpiecznik lub brak zasilania na przewodzie | Sprawdzam bezpiecznik i ciągłość zasilania w skrzynce. |
| Napięcie pojawia się tylko po zapłonie | Gniazdo jest sterowane stacyjką lub przekaźnikiem | To normalne, ale trzeba o tym pamiętać przy ładowarce czy rejestratorze jazdy. |
| Wynik ujemny na mierniku | Sondy są zamienione albo wiązka została podłączona odwrotnie | Najpierw odwracam sondy, a jeśli wynik się powtarza, szukam błędu w instalacji. |
| Wtyk siedzi luźno i przerywa | Wytarte styki albo zbyt płytkie osadzenie wtyku | Czyszczę styki i sprawdzam, czy akcesorium ma odpowiedni rozmiar końcówki. |
| Gniazdo grzeje się podczas pracy | Za duży pobór prądu albo słaby kontakt | Ograniczam obciążenie i sprawdzam stan styków, zanim dojdzie do uszkodzenia. |
W tej części najważniejsza jest ostrożność przy założeniu, że każde gniazdo działa jak w instrukcji. Jeśli coś było wcześniej rozbierane, naprawiane albo przerabiane, standard może istnieć tylko na papierze, więc dobrze jest wrócić do pomiaru i nie zgadywać.
Najczęstsze błędy przy sprawdzaniu i podłączaniu
Przy takich drobiazgach najwięcej szkód robi nie brak wiedzy, tylko pośpiech. Wystarczy kilka prostych błędów, żeby źle odczytać biegunowość, uszkodzić wtyk albo doprowadzić do grzania się styków.
- Sprawdzenie tylko próbówką LED zamiast miernikiem. Taki test powie, że „coś jest”, ale nie pokaże pełnego napięcia ani jakości styku.
- Przyłożenie sond do złych punktów. Czerwona sonda na lakierze albo czarna na zabrudzonej części plastiku nic sensownego nie da.
- Ustawienie miernika na zły tryb. Pomiar prądu zamiast napięcia to proszenie się o zwarcie i zły wynik.
- Założenie, że wszystkie gniazda w aucie są identyczne. Jedno może być stale zasilane, drugie po zapłonie, a trzecie mieć już przerabianą wiązkę.
- Zbyt luźny wtyk. Nawet poprawna polaryzacja nie pomoże, jeśli kontakt przerywa przy każdej nierówności.
- Ignorowanie bezpiecznika. Jeśli urządzenie bierze zbyt dużo prądu, gniazdo może się odciąć albo zacząć się grzać.
Ja najczęściej widzę dwa scenariusze: albo ktoś nie rozpoznaje plusa przez zły pomiar, albo podłącza urządzenie, które niby pasuje fizycznie, ale za dużo żąda od instalacji. Z tego miejsca naturalnie przechodzę do praktyki, czyli do tego, jak zasilać akcesoria, żeby nie wracać do tego samego problemu po tygodniu.
Jak bezpiecznie zasilać akcesoria z gniazda 12 V
Wiele akcesoriów samochodowych działa bez problemu na gnieździe zapalniczki, ale nie każde nadaje się do takiego samego obciążenia. W wielu autach fabryczne gniazdo jest zabezpieczone bezpiecznikiem rzędu kilkunastu amperów, więc przy większych odbiornikach trzeba myśleć nie tylko o biegunowości, ale też o prądzie i czasie pracy.
| Urządzenie | Czy gniazdo zwykle wystarczy | Na co zwracam uwagę |
|---|---|---|
| Ładowarka do telefonu | Tak | Najważniejsze są jakość wtyku i stabilny kontakt. |
| Wideorejestrator | Tak | Lepiej, gdy gniazdo jest stale zasilane albo gdy używasz zestawu z trybem parkingowym. |
| Nawigacja, uchwyt z zasilaniem, mały odbiornik USB | Tak | To zwykle małe obciążenie, więc problemem częściej bywa luźny styk niż pobór mocy. |
| Lodówka turystyczna | Czasem | Sprawdzam pobór prądu i czas pracy, bo ciągłe obciążenie bywa większe niż zakłada użytkownik. |
| Kompresor do kół | Bywa na granicy | Krótka praca zwykle jest możliwa, ale długi cykl obciążenia potrafi przegrzać gniazdo. |
| Przetwornica dużej mocy | Raczej nie | Przy większych mocach lepsze jest zasilanie bezpośrednio z akumulatora, a nie przez wtyk zapalniczki. |
Jeśli montuję panelowe gniazdo od zera, przewód dodatni prowadzę na oznaczone +, a masę na - albo do pewnego punktu nadwozia. Przy większym poborze prądu nie oszczędzam na zabezpieczeniu przy źródle zasilania, bo to ono decyduje, czy instalacja będzie działała stabilnie, czy tylko chwilowo. Dobrze podłączone akcesorium ma po prostu działać, a nie wymagać ciągłej kontroli.
Zanim podłączysz sprzęt, sprawdź jeszcze bezpiecznik i luz styków
Jeżeli po pomiarze wszystko wygląda poprawnie, a urządzenie nadal działa raz tak, raz nie, najczęściej problem siedzi w detalu: bezpieczniku, zużytym styku albo zbyt luźnym wtyku. To właśnie te drobne rzeczy najczęściej rozróżniają sprawną instalację od tej, która tylko pozornie działa dobrze.
- Sprawdzam wartość bezpiecznika przypisaną do gniazda i oceniam, czy nie jest już przeciążany.
- Oglądam centralny styk i pierścień pod kątem zaśniedzenia, wytarcia albo deformacji.
- Testuję, czy wtyk siedzi ciasno i nie wypada przy lekkim poruszeniu przewodem.
- Upewniam się, czy gniazdo działa stale, czy tylko po zapłonie, bo to zmienia sposób korzystania z akcesoriów.
- Jeśli urządzenie ma własny bezpiecznik, sprawdzam go zanim zacznę szukać problemu w samochodzie.
To prosty zestaw kontroli, ale w praktyce oszczędza najwięcej czasu. Gdy plus jest już prawidłowo rozpoznany, a styki są czyste i stabilne, gniazdo 12 V przestaje być zagadką, a staje się zwykłym, pewnym punktem zasilania w aucie.
