Sprawdź plus w gnieździe zapalniczki: Pewne metody i bezpieczeństwo

Dlaczego prawidłowe podłączenie gniazda zapalniczki jest tak ważne?

Krótkie zwarcie, duży problem: Czym grozi pomyłka w podłączeniu plusa i minusa?

Jako ktoś, kto na co dzień zajmuje się elektroniką samochodową, mogę z całą pewnością stwierdzić, że prawidłowa polaryzacja to absolutna podstawa. Pomylenie plusa z minusem w gnieździe zapalniczki, nawet na ułamek sekundy, może mieć naprawdę kosztowne i niebezpieczne konsekwencje. Większość nowoczesnych urządzeń elektronicznych jest wrażliwa na odwrotną polaryzację. W najlepszym wypadku, podłączone urządzenie po prostu nie zadziała. W gorszym ulegnie trwałemu uszkodzeniu, co często oznacza konieczność zakupu nowego sprzętu.

To jednak nie wszystko. Błędne podłączenie może również doprowadzić do uszkodzenia instalacji elektrycznej Twojego pojazdu. Najczęściej kończy się to przepaleniem dedykowanego bezpiecznika, co jest stosunkowo łatwe do naprawy. Jednak w skrajnych przypadkach, zwłaszcza przy braku odpowiednich zabezpieczeń lub ich awarii, może dojść do przegrzania przewodów, a nawet do ryzyka pożaru. Zawsze powtarzam moim klientom: lepiej poświęcić kilka minut na weryfikację, niż potem żałować i ponosić wysokie koszty napraw.

Nie tylko ładowarka: Do czego jeszcze Polacy wykorzystują gniazdo zapalniczki?

Gniazdo zapalniczki dawno przestało służyć wyłącznie do odpalania papierosów. Dziś to prawdziwe centrum zasilania dla wielu akcesoriów, które ułatwiają nam życie w podróży. Różnorodność tych urządzeń tylko zwiększa potrzebę znajomości prawidłowej polaryzacji, aby każde z nich działało bez zarzutu. Oto lista najpopularniejszych sprzętów, które podłączamy do gniazda:

• Wideorejestratory niezbędne do dokumentowania trasy i ewentualnych zdarzeń drogowych.
• Przenośne lodówki turystyczne idealne na dłuższe wyjazdy, by utrzymać napoje i jedzenie w chłodzie.
• Nawigacje GPS choć coraz częściej wbudowane, zewnętrzne nawigacje wciąż mają swoich zwolenników.
• Kompresory do pompowania kół małe, ale niezwykle przydatne w awaryjnych sytuacjach.
• Odkurzacze samochodowe pomagają utrzymać czystość we wnętrzu pojazdu.
• Radia CB popularne wśród kierowców ciężarówek i miłośników długich tras.
• Transmitery FM do odtwarzania muzyki z telefonu przez radio samochodowe.
• Ładowarki do laptopów i innych urządzeń o większej mocy często wymagają stabilnego zasilania.

Gdzie szukać plusa w gnieździe zapalniczki? Uniwersalne zasady

Anatomia gniazda: Zrozum, jak zbudowane jest gniazda zapalniczki

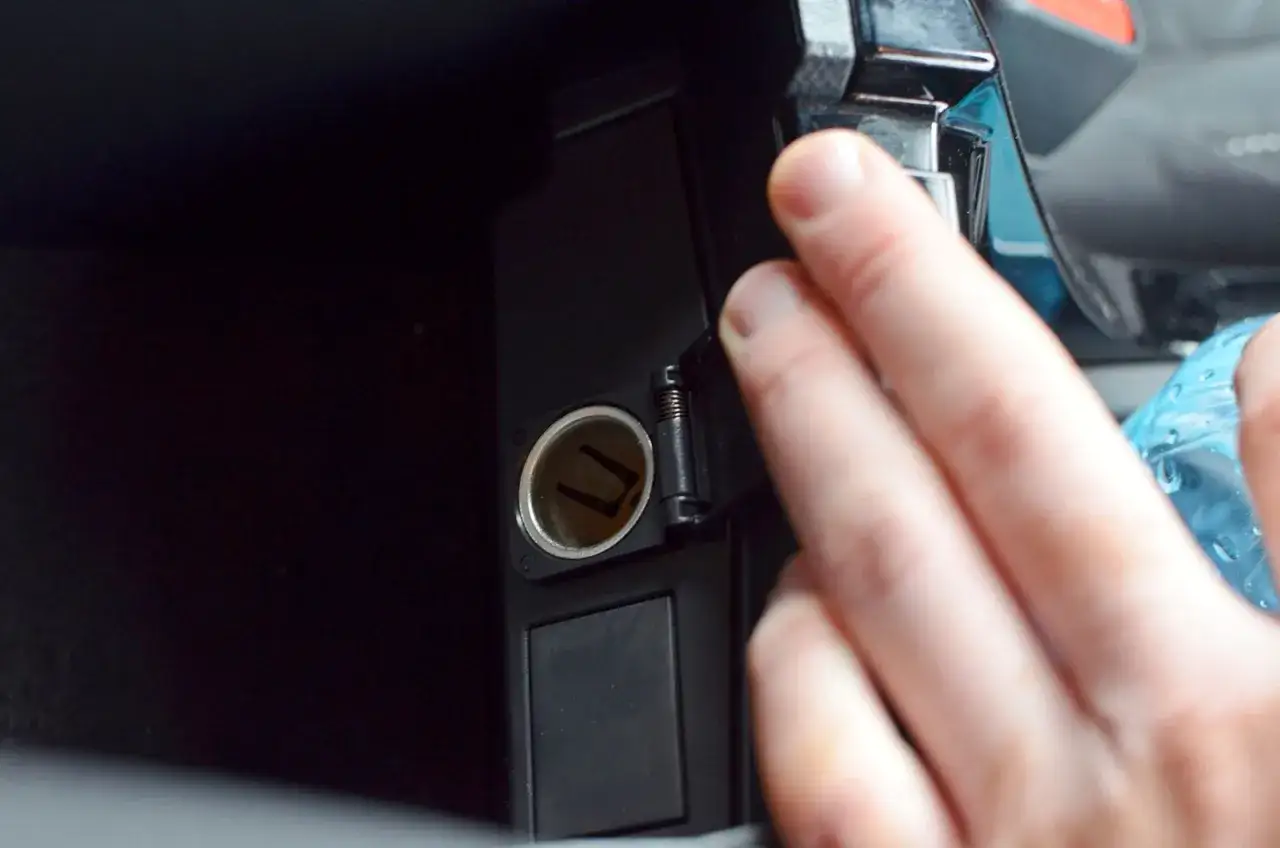

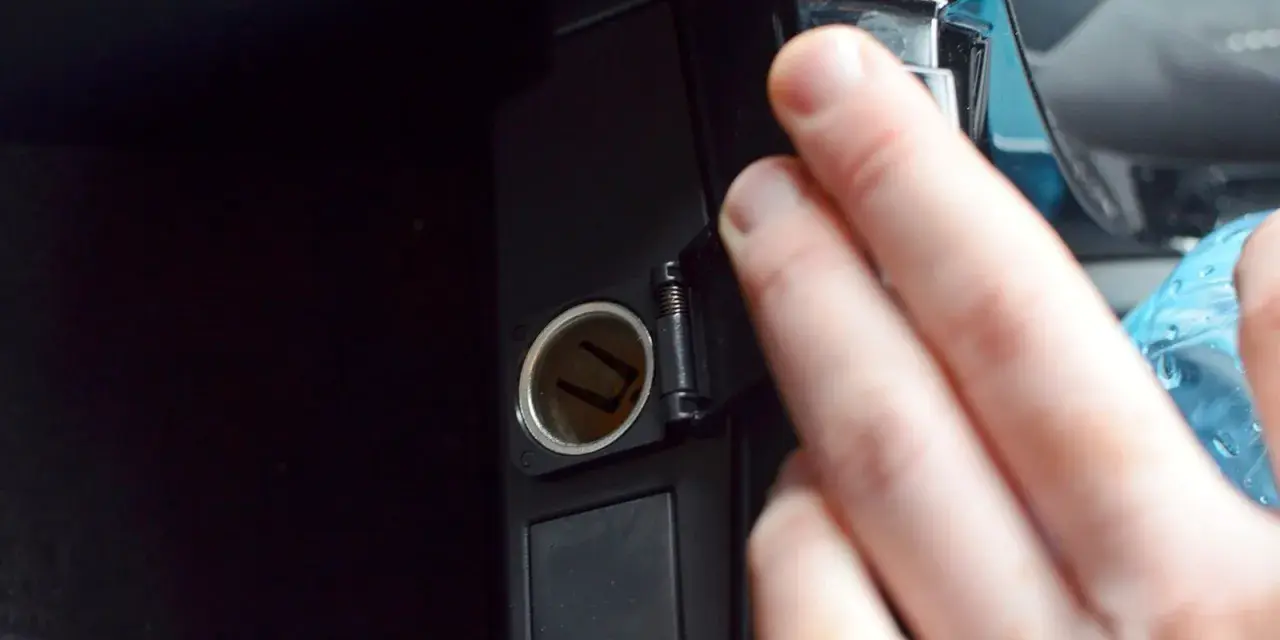

Zanim przejdziemy do metod weryfikacji, warto zrozumieć, jak zbudowane jest standardowe gniazdo zapalniczki samochodowej. Jest to stosunkowo prosta konstrukcja, składająca się z dwóch głównych elementów przewodzących prąd. Na dnie gniazda znajduje się centralny, okrągły styk, często lekko wystający. Drugim elementem jest metalowa obudowa, czyli boczne ścianki gniazda, które stanowią jego zewnętrzną część.

Centralny punkt to Twój cel: Dlaczego środek gniazda to prawie zawsze +12V?

W zdecydowanej większości pojazdów, zarówno na rynku polskim, jak i europejskim, obowiązuje ustandaryzowana zasada: centralny styk na dnie gniazda zapalniczki jest biegunem dodatnim (+). Oznacza to, że to właśnie tam powinieneś szukać napięcia +12V (lub +24V w pojazdach ciężarowych). Jest to praktycznie uniwersalna reguła, która znacznie ułatwia podłączanie akcesoriów i minimalizuje ryzyko pomyłki. Możesz na to liczyć w 99% przypadków, ale zawsze warto to zweryfikować.

Metalowa obudowa jako masa: Rola bocznych ścianek gniazda

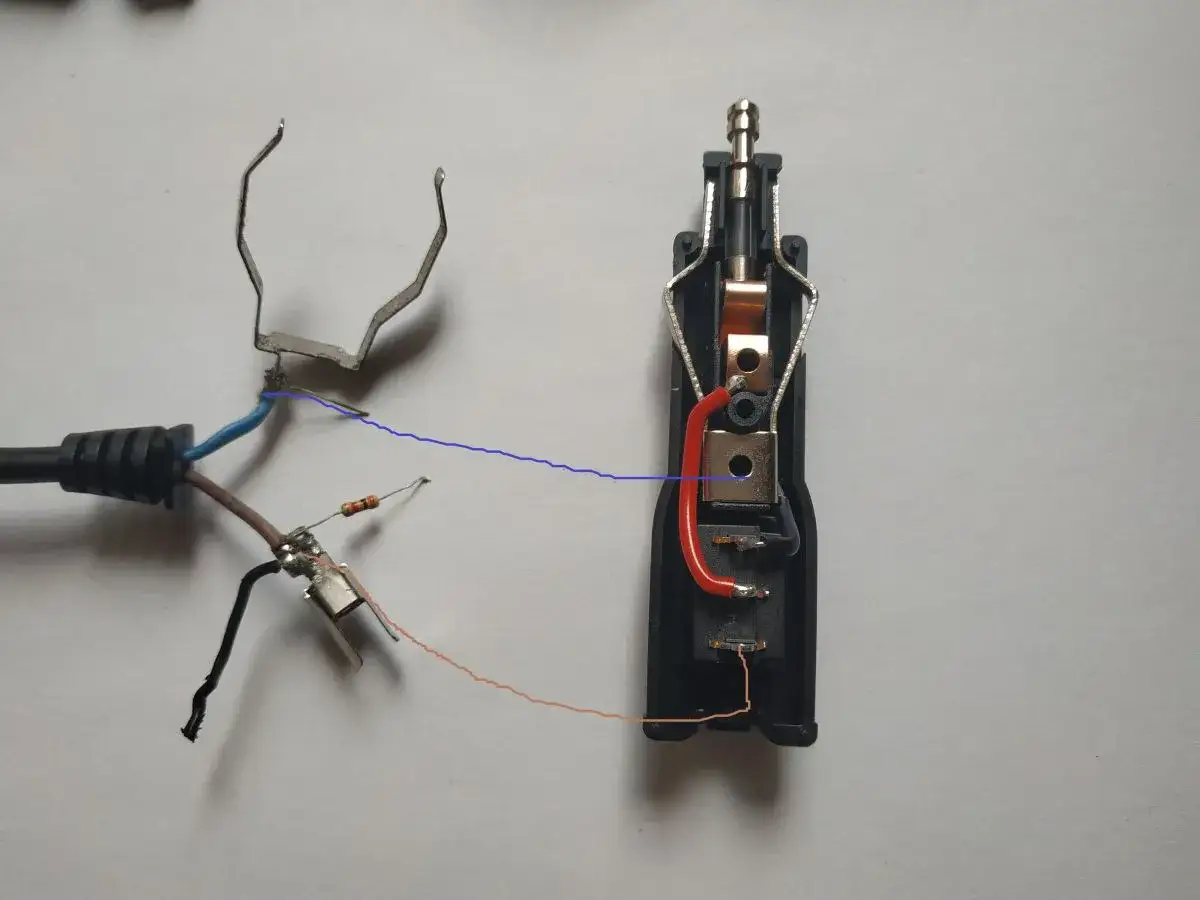

Skoro centralny styk to plus, to logicznym jest, że metalowa obudowa (boczne ścianki) gniazda zapalniczki stanowi masę, czyli biegun ujemny (-). Masa w samochodzie jest zazwyczaj połączona z karoserią pojazdu, co tworzy zamknięty obwód elektryczny. Kiedy podłączasz urządzenie do gniazda, jego wtyczka styka się jednocześnie z centralnym stykiem (plus) i bocznymi ściankami (minus), zapewniając dopływ prądu.

Jak w 100% sprawdzić biegunowość gniazda zapalniczki? Praktyczne metody

Metoda #1: Multimetr niezawodny sposób dla precyzyjnych

Multimetr to moje ulubione narzędzie do weryfikacji polaryzacji. Daje najdokładniejszy i najbardziej wiarygodny wynik. Jeśli masz multimetr pod ręką, postępuj zgodnie z poniższymi krokami:

1. Ustaw multimetr na pomiar napięcia stałego (DCV). Wybierz zakres 20V, jeśli masz samochód osobowy (12V). Jeśli pracujesz przy ciężarówce lub innej maszynie z instalacją 24V, wybierz wyższy zakres, np. 200V.
2. Włącz zapłon w samochodzie. W wielu pojazdach gniazdo zapalniczki jest aktywne dopiero po przekręceniu kluczyka do pozycji "zapłon" lub nawet po uruchomieniu silnika.
3. Przytrzymaj czerwoną sondę multimetru do centralnego styku na dnie gniazda.
4. Przytrzymaj czarną sondę multimetru do metalowej obudowy gniazda. Upewnij się, że obie sondy mają dobry kontakt i nie dotykają się nawzajem.
5. Odczytaj wynik na wyświetlaczu. Prawidłowy odczyt to wartość dodatnia, np. +12.0V lub +24.0V. Oznacza to, że centralny styk jest plusem, a obudowa minusem.
6. Jeśli multimetr pokaże wartość ujemną (np. -12.0V), oznacza to, że polaryzacja jest odwrotna. Jest to bardzo rzadkie, ale możliwe w niestandardowych instalacjach.

Metoda #2: Samochodowy próbnik napięcia szybka i prosta weryfikacja

Jeśli nie masz multimetru, samochodowy próbnik napięcia (często nazywany "probówką" z żarówką) to świetna, prosta alternatywa. Jest to narzędzie, które każdy kierowca powinien mieć w swoim zestawie. Oto jak go użyć:

1. Podłącz końcówkę typu "krokodylek" próbnika do metalowego elementu karoserii samochodu (masy). Może to być śruba, kawałek metalowej ramy ważne, aby był to pewny kontakt z masą pojazdu.
2. Włącz zapłon w samochodzie. Pamiętaj o aktywacji gniazda, tak jak w przypadku multimetru.
3. Grotem próbnika dotknij centralnego styku na dnie gniazda zapalniczki.
4. Obserwuj próbnik. Jeśli żarówka w próbniku zaświeci się, potwierdza to, że centralny styk jest biegunem dodatnim (+) i przepływa przez niego prąd.

Zawsze traktuj instalację elektryczną samochodu z najwyższą ostrożnością. Nawet pozornie proste zadanie, jak sprawdzenie polaryzacji, wymaga uwagi i precyzji, aby uniknąć uszkodzeń lub zagrożeń.

Metoda #3 (dla odważnych): Analiza kolorów przewodów za gniazdem

Ta metoda jest najmniej pewna i zdecydowanie odradzam poleganie wyłącznie na niej bez weryfikacji narzędziami. Polega ona na zdjęciu osłony gniazda zapalniczki (jeśli to możliwe) i analizie kolorów przewodów do niego podłączonych. W większości standardowych instalacji samochodowych, przewód czerwony (lub czerwony z paskiem) jest zazwyczaj plusem (+) i prowadzi do centralnego styku. Przewód czarny lub brązowy to zazwyczaj masa (-). Problem polega na tym, że producenci pojazdów mogą stosować różne schematy kolorystyczne, a wcześniejsze modyfikacje instalacji przez poprzednich właścicieli mogą całkowicie zmienić pierwotne kolory. Dlatego traktuj to jako wskazówkę, a nie pewnik, i zawsze zweryfikuj polaryzację multimetrem lub próbnikiem.

Brak prądu w gnieździe zapalniczki? Najczęstsze problemy i rozwiązania

Winowajca numer 1: Jak znaleźć i sprawdzić przepalony bezpiecznik?

Jeśli gniazdo zapalniczki nagle przestaje działać, a żadne urządzenie nie chce się w nim ładować, w 99% przypadków winowajcą jest przepalony bezpiecznik. To naturalne zabezpieczenie, które chroni instalację przed przeciążeniem. Oto jak go zlokalizować i wymienić:

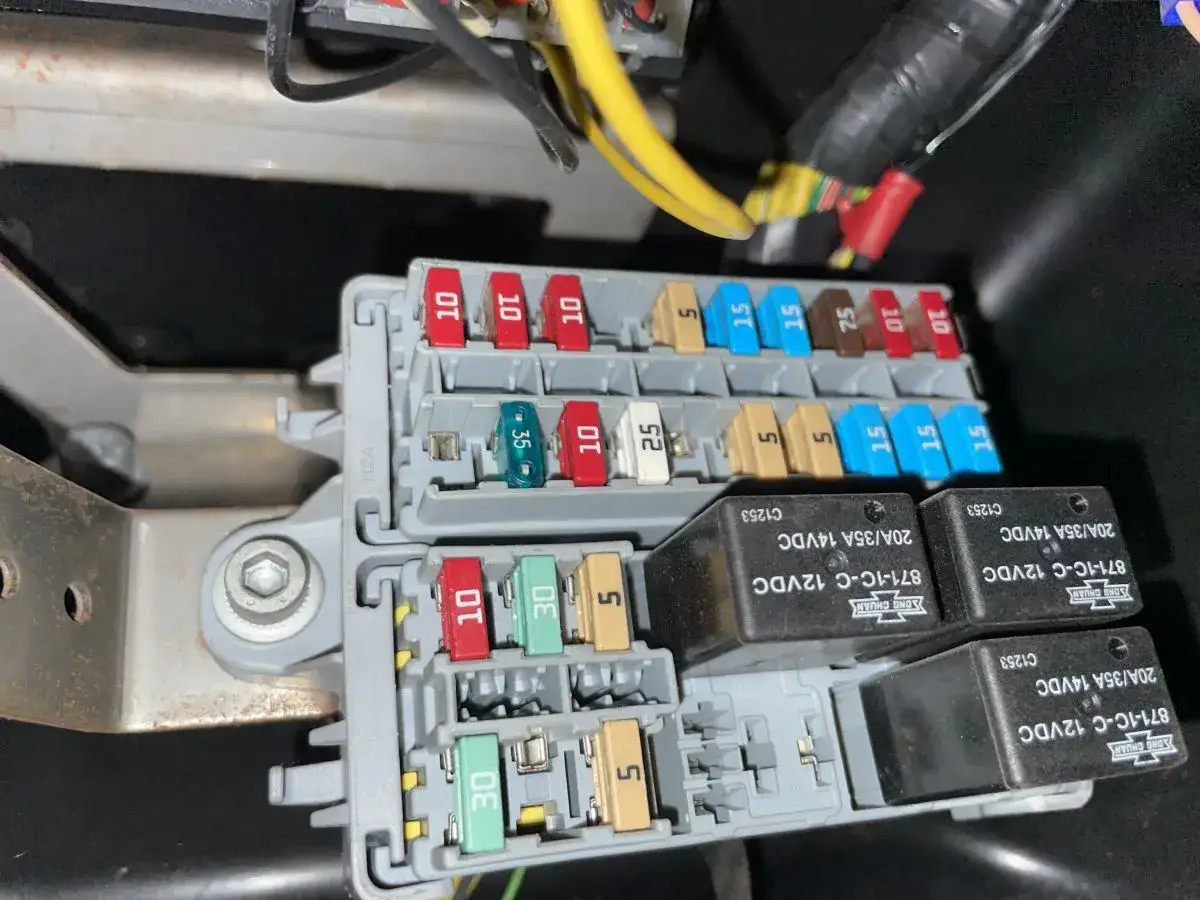

1. Zlokalizuj skrzynki bezpieczników w swoim pojeździe. Najczęściej znajdują się one w kilku miejscach:
   • Pod deską rozdzielczą (po stronie kierowcy lub pasażera).
   • W komorze silnika.
   • W bagażniku lub pod tylną kanapą.
   Skorzystaj z instrukcji obsługi pojazdu tam znajdziesz dokładne schematy i lokalizacje.
2. Znajdź bezpiecznik odpowiedzialny za gniazdo zapalniczki. W instrukcji lub na wewnętrznej stronie pokrywy skrzynki bezpieczników znajdziesz legendę. Bezpiecznik ten jest często oznaczony piktogramem przedstawiającym gniazdo, symbol papierosa lub po prostu "ACC" (accessory) czy "CIGAR".
3. Wizualnie sprawdź bezpiecznik. Wyciągnij go za pomocą specjalnej pęsety (często dołączonej do skrzynki bezpieczników) lub małych szczypiec. Spójrz na drucik wewnątrz bezpiecznika jeśli jest przerwany, bezpiecznik jest przepalony.
4. Wymień bezpiecznik na nowy o odpowiedniej wartości prądu. To bardzo ważne! Zawsze używaj bezpiecznika o takiej samej wartości amperażu (np. 15A, 20A), jaką miał oryginalny. Użycie bezpiecznika o wyższej wartości może doprowadzić do poważnych uszkodzeń instalacji, a nawet pożaru.

Zanieczyszczenia i korozja: Kiedy gniazdo wymaga czyszczenia?

Czasami brak prądu lub niestabilne działanie podłączonych urządzeń nie wynika z przepalonego bezpiecznika, lecz z słabego kontaktu elektrycznego. Gniazda zapalniczki są narażone na gromadzenie się kurzu, okruchów, a nawet resztek jedzenia. Z czasem może pojawić się również korozja na metalowych stykach, zwłaszcza w starszych pojazdach lub tych, które często są narażone na wilgoć. Jeśli podejrzewasz, że to problem, odłącz zasilanie (np. wyjmij bezpiecznik gniazda), a następnie delikatnie wyczyść gniazdo. Możesz użyć sprężonego powietrza do usunięcia luźnych zanieczyszczeń, a następnie patyczka kosmetycznego nasączonego alkoholem izopropylowym, aby oczyścić styki. Pamiętaj, aby gniazdo było całkowicie suche przed ponownym podłączeniem zasilania.

Czy polaryzacja w gnieździe może być odwrócona? Wyjątkowe przypadki

Jak już wspomniałem, w standardowych pojazdach, zwłaszcza tych wyprodukowanych na rynek europejski, odwrotna polaryzacja w gnieździe zapalniczki jest niezwykle rzadka. Standard jest dość sztywny i producenci się go trzymają. Jednakże, nie można całkowicie wykluczyć takiej sytuacji. Może się to zdarzyć w przypadku niestandardowych modyfikacji instalacji elektrycznej (np. przez poprzedniego właściciela, który nie miał odpowiedniej wiedzy), w bardzo starych pojazdach lub w specyficznych maszynach (np. budowlanych, rolniczych), gdzie standardy mogą być inne. Właśnie dlatego zawsze zalecam weryfikację polaryzacji przed podłączeniem nowego urządzenia, zwłaszcza jeśli nie jesteś pierwszym właścicielem pojazdu lub masz jakiekolwiek wątpliwości co do jego historii serwisowej. Lepiej dmuchać na zimne!

Podłączasz nowe urządzenie? Pamiętaj o tych zasadach bezpieczeństwa

12V czy 24V? Sprawdź napięcie w swoim pojeździe (osobowe vs. ciężarowe)

Zanim podłączysz jakiekolwiek urządzenie do gniazda zapalniczki, upewnij się, że jest ono kompatybilne z napięciem instalacji elektrycznej Twojego pojazdu. W samochodach osobowych i większości dostawczych standardem jest instalacja 12V. Natomiast w pojazdach ciężarowych, autobusach i niektórych maszynach roboczych standardem jest 24V. Podłączenie urządzenia przeznaczonego na 12V do instalacji 24V niemal na pewno spowoduje jego natychmiastowe uszkodzenie. Większość nowoczesnych ładowarek i akcesoriów jest projektowana tak, aby działać w obu systemach (12V/24V), ale zawsze warto to sprawdzić na etykiecie produktu lub w instrukcji obsługi. To prosta weryfikacja, która może Cię uchronić przed niepotrzebnymi wydatkami.

Przeczytaj również: Koniec z "kangurem"! Jak płynnie ruszać samochodem?

Bezpieczeństwo przede wszystkim: Jak unikać zwarcia podczas pracy przy instalacji elektrycznej?

Praca z elektryką, nawet samochodową, zawsze wymaga ostrożności. Aby uniknąć zwarcia, uszkodzeń lub, co gorsza, obrażeń, stosuj się do tych podstawowych zasad bezpieczeństwa:

• Odłącz akumulator: Jeśli wykonujesz poważniejsze prace przy instalacji elektrycznej, zawsze odłącz ujemną klemę akumulatora. To całkowicie odcina zasilanie i eliminuje ryzyko zwarcia.
• Używaj izolowanych narzędzi: Upewnij się, że narzędzia, których używasz (śrubokręty, szczypce), mają izolowane rękojeści.
• Unikaj dotykania jednocześnie dwóch biegunów: Nigdy nie dotykaj jednocześnie metalowych części, które mogą być pod napięciem (np. plus i masa).
• Pracuj w suchym środowisku: Wilgoć jest przewodnikiem prądu i zwiększa ryzyko porażenia lub zwarcia.
• Sprawdź instrukcje: Zawsze zapoznaj się z instrukcją obsługi pojazdu i podłączanego urządzenia. Mogą zawierać specyficzne ostrzeżenia lub wskazówki.
• Nie improwizuj: Jeśli nie jesteś pewien, jak coś podłączyć, lepiej poprosić o pomoc doświadczonego elektryka samochodowego.
