Zrozumienie fundamentalnych aspektów technicznych działania samochodu elektrycznego, zwłaszcza w kontekście systemów napięcia, jest kluczowe dla każdego, kto rozważa zakup lub już posiada EV. W tym artykule rozłożymy na czynniki pierwsze, jakie wartości napięcia występują w instalacji, od czego zależą oraz jakie są różnice między architekturami 400V a 800V, a także rozwiejemy wszelkie obawy dotyczące bezpieczeństwa. Dzięki temu będziesz mógł podjąć świadomą decyzję zakupową i w pełni docenić innowacyjność pojazdów elektrycznych.
Dwa systemy napięcia w samochodzie elektrycznym klucz do zrozumienia działania i ładowania EV
- Każdy samochód elektryczny posiada dwa niezależne systemy napięcia: niskonapięciowy (12V) do zasilania akcesoriów i wysokonapięciowy (HV) do napędu.
- System HV odpowiada za zasilanie silnika i kluczowych komponentów, a jego napięcie to zazwyczaj 400V lub 800V.
- Architektura 800V, choć nowsza, oferuje znacznie szybsze ładowanie i wyższą efektywność dzięki mniejszym stratom energii.
- Akumulator 12V jest ładowany z głównej baterii trakcyjnej za pomocą przetwornicy DC/DC.
- Systemy wysokiego napięcia są ściśle regulowane i wyposażone w zaawansowane zabezpieczenia, w tym pomarańczowe kable i automatyczne odłączniki.
Napięcie w aucie elektrycznym: Dlaczego warto je zrozumieć?
Dla wielu kierowców przesiadka z samochodu spalinowego na elektryczny to nie tylko zmiana paliwa, ale przede wszystkim wkroczenie w zupełnie nowy świat technologii. Zrozumienie systemów napięcia w samochodzie elektrycznym jest absolutnie kluczowe, ponieważ architektura elektryczna EV fundamentalnie różni się od tego, co znamy z aut z silnikami tradycyjnymi. Nie chodzi tylko o to, że nie ma baku i silnika spalinowego cała sieć zasilania i dystrybucji energii działa na innych zasadach, z dużo wyższymi wartościami napięcia.
W tym artykule rozwieję wszelkie wątpliwości dotyczące wartości napięcia, jego roli oraz kwestii bezpieczeństwa. Pokażę, jak różne systemy napięcia wpływają na moc pojazdu, jego zasięg, a przede wszystkim na szybkość i efektywność ładowania. Wiedza ta pomoże Ci nie tylko lepiej zrozumieć Twoje EV, ale także świadomie podejmować decyzje, na przykład przy wyborze kolejnego modelu czy planowaniu podróży.
Niskie napięcie 12V: Niezastąpiony element każdego elektryka
Choć samochody elektryczne kojarzą nam się z wysokimi napięciami, to w każdym z nich znajdziemy również tradycyjny akumulator 12V, dokładnie taki sam jak w autach spalinowych. Jego rola jest niezmienna i absolutnie kluczowa. To właśnie z niego zasilana jest większość systemów pokładowych, które nie wymagają wysokiej mocy, a jednocześnie muszą być dostępne nawet, gdy główna bateria trakcyjna jest wyłączona lub rozładowana. Akumulator 12V w EV jest ładowany z głównej baterii trakcyjnej za pomocą specjalnej przetwornicy DC/DC, która obniża wysokie napięcie do bezpiecznych 12V.
Z akumulatora 12V zasilane są między innymi:
- Oświetlenie zewnętrzne i wewnętrzne (reflektory, światła pozycyjne, oświetlenie kabiny)
- System inforozrywki i nawigacji
- Centralny zamek i systemy alarmowe
- Elektryczne szyby i lusterka
- Wspomaganie kierownicy i hamulców (często są to systemy elektrohydrauliczne lub elektromechaniczne)
- Komputery sterujące (ECU Electronic Control Units), które zarządzają pracą całego pojazdu
System wysokiego napięcia (HV): Prawdziwa moc elektrycznego napędu
Instalacja wysokonapięciowa (HV High Voltage) to serce każdego samochodu elektrycznego. To właśnie ona odpowiada za dostarczanie energii do kluczowych komponentów napędowych i systemów, które wymagają dużej mocy. Bez systemu HV samochód elektryczny po prostu nie ruszy z miejsca. Zasila on przede wszystkim silnik(i) elektryczny, który napędza koła, ale także inne, energochłonne podzespoły.
Warto zaznaczyć, że napięcie w głównej baterii trakcyjnej to prąd stały (DC). Aby zasilić silnik elektryczny, który zazwyczaj pracuje na prądzie zmiennym (AC), energia z baterii musi zostać przekonwertowana przez specjalny moduł inwerter. To on zamienia prąd stały na zmienny, sterując jednocześnie mocą i momentem obrotowym silnika. Oprócz silnika, z systemu HV zasilane są również takie komponenty jak sprężarka klimatyzacji (szczególnie w trybie grzania, gdy działa pompa ciepła) czy system ogrzewania kabiny, co pozwala na szybkie i efektywne zarządzanie temperaturą w pojeździe.
Standard, który znasz: Architektura 400V w najpopularniejszych modelach na polskich drogach
Przez wiele lat architektura oparta na napięciu około 400V była i nadal jest dominującym standardem w branży samochodów elektrycznych. Wartości napięcia w tych systemach mogą się wahać, zazwyczaj od 350V do 450V, w zależności od konkretnego modelu samochodu i aktualnego poziomu naładowania baterii. To właśnie na tej architekturze bazuje większość popularnych modeli, które spotykamy na polskich drogach. Przykładami takich pojazdów są Tesla (większość modeli), Nissan Leaf czy Volkswagen w modelach z rodziny ID. To sprawdzona i niezawodna technologia, która przez lata doskonale spełniała swoje zadanie, oferując dobrą równowagę między wydajnością a kosztami produkcji.

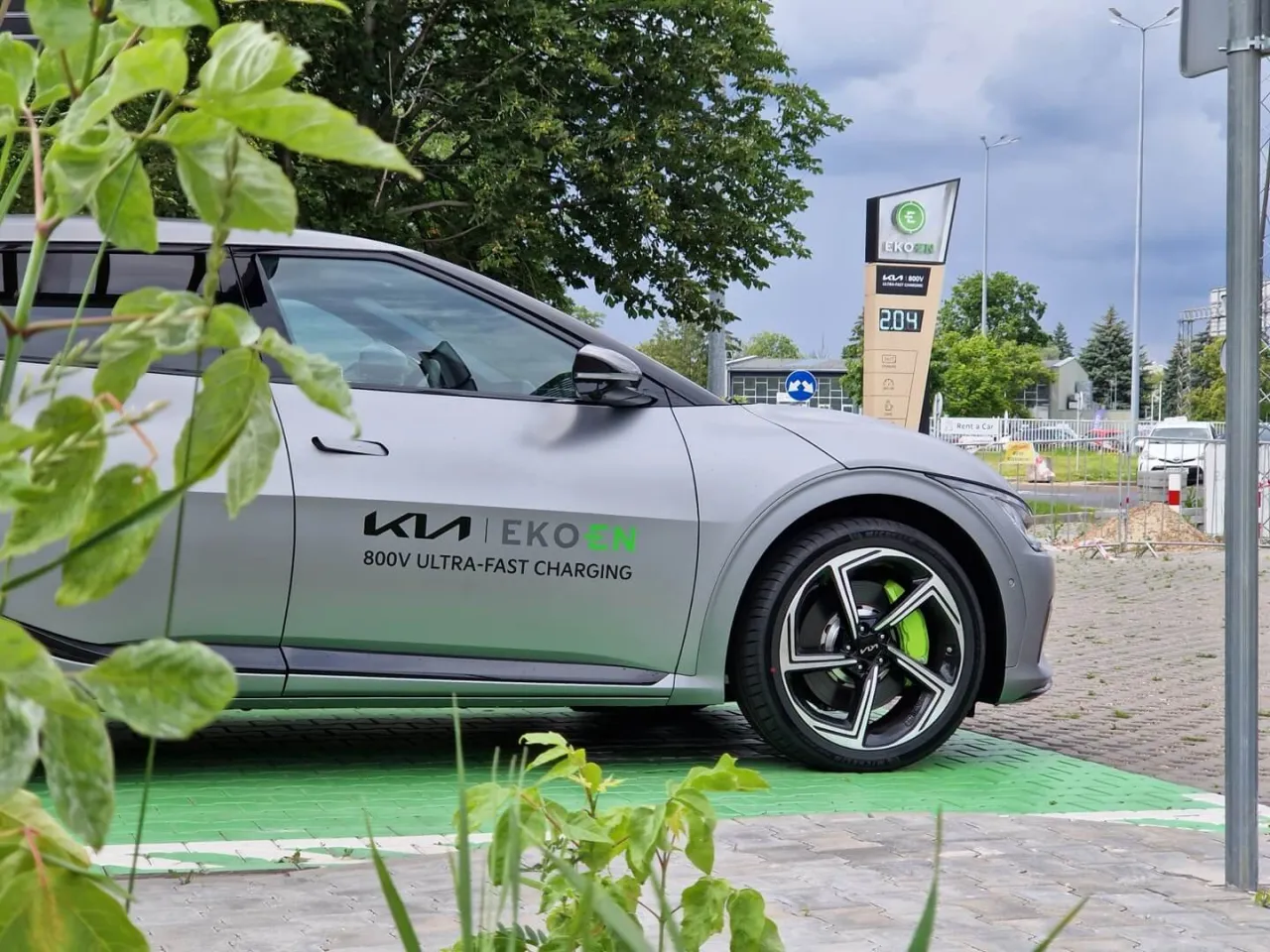

Rewolucja 800V: Szybsze ładowanie i wyższa efektywność
Architektura 800V to kolejny krok w ewolucji pojazdów elektrycznych, który znacząco różni się od standardowej 400V. Kluczowa różnica polega na podwojeniu napięcia w systemie trakcyjnym, co otwiera drzwi do szeregu imponujących korzyści. Moim zdaniem, jest to jeden z najważniejszych trendów, który będzie kształtował przyszłość EV, przede wszystkim ze względu na drastyczne skrócenie czasu ładowania i zwiększoną efektywność.
Główne zalety architektury 800V to:
- Znacznie wyższa moc ładowania: Systemy 800V są w stanie przyjmować znacznie większą moc ładowania, często ponad 250-350 kW, a w niektórych przypadkach nawet więcej. To przekłada się na rewolucyjnie krótkie czasy postoju przy szybkich ładowarkach.
- Drastyczne skrócenie czasu ładowania: Dzięki wyższej mocy, czas ładowania baterii od 10% do 80% może wynieść zaledwie około 18 minut, co jest wartością zbliżoną do tankowania samochodu spalinowego. To zmienia zasady gry w podróżowaniu elektrykiem.
- Mniejsze straty energii: Zgodnie z prawami fizyki, przy wyższym napięciu i tej samej mocy, prąd płynący przez przewody jest niższy (P=U*I). Mniejszy prąd oznacza mniejsze straty energii w postaci ciepła, co zwiększa ogólną efektywność systemu.
- Cieńsze i lżejsze przewody: Niższy prąd pozwala na stosowanie cieńszych i lżejszych przewodów w instalacji wysokonapięciowej. To z kolei przekłada się na redukcję masy pojazdu, co ma pozytywny wpływ na zasięg, dynamikę i zużycie energii.
- Lepsza wydajność i stabilność mocy: Mniejsze straty cieplne i ogólnie bardziej efektywny system sprawiają, że pojazdy z architekturą 800V mogą oferować lepszą i bardziej stabilną moc, na przykład podczas dynamicznej jazdy czy wielokrotnych przyspieszeń.
Przeczytaj również: Rejestracja auta z Niemiec: Krok po kroku, koszty, uniknij kar!
Które modele premium i popularne korzystają już z technologii 800V?
Pionierem technologii 800V było bez wątpienia Porsche Taycan, które wprowadziło ją na rynek, pokazując jej ogromny potencjał. Dziś coraz więcej producentów decyduje się na to rozwiązanie, wprowadzając je nie tylko do modeli premium, ale także do tych bardziej popularnych. Do samochodów korzystających z architektury 800V należą obecnie między innymi Hyundai Ioniq 5, Kia EV6, Genesis GV60, a także najnowsze Audi Q6 e-tron. To wyraźny sygnał, że 800V staje się nowym, pożądanym standardem w branży.
400V czy 800V: Jaka technologia jest lepsza dla Ciebie?
Wybór między architekturą 400V a 800V to jedna z kluczowych decyzji, którą musisz podjąć, kupując samochód elektryczny. Z perspektywy kierowcy, różnice te przekładają się na bardzo konkretne parametry użytkowania. Przygotowałem porównanie, które pomoże Ci ocenić, która technologia lepiej odpowiada Twoim potrzebom.
| Cecha | 400V | 800V |
|---|---|---|
| Czas ładowania | Dłuższy (np. 30-45 min do 80% na szybkich ładowarkach DC) | Znacznie krótszy (np. 18-25 min do 80% na szybkich ładowarkach DC) |
| Wydajność | Dobra, sprawdzona technologia | Wyższa efektywność, mniejsze straty energii |
| Masa/Przewody | Grubsze i cięższe przewody (przy tej samej mocy) | Cieńsze i lżejsze przewody (redukcja masy pojazdu) |
| Dostępność ładowarek | Szeroka kompatybilność z większością stacji DC | Wymaga ładowarek o bardzo wysokiej mocy (powyżej 200 kW) do pełnego wykorzystania potencjału |
| Koszty | Zazwyczaj niższe koszty zakupu pojazdu | Wyższe koszty zakupu pojazdu (technologia nowsza, bardziej zaawansowana) |
Podsumowując, jeśli często podróżujesz na długie dystanse i zależy Ci na minimalnym czasie postoju na ładowanie, architektura 800V będzie dla Ciebie znaczącą przewagą. Pamiętaj jednak, że aby w pełni wykorzystać jej potencjał, potrzebujesz dostępu do ultraszybkich ładowarek o mocy powyżej 200 kW, które wciąż nie są tak powszechne jak te o niższej mocy. Jeśli natomiast Twoje codzienne trasy są krótsze, a ładowanie odbywa się głównie w domu lub na wolniejszych stacjach, 400V w zupełności wystarczy, oferując jednocześnie niższy koszt zakupu pojazdu. Warto więc dopłacać do 800V, jeśli Twoje potrzeby ładowania są naprawdę wysokie i masz dostęp do odpowiedniej infrastruktury.
Bezpieczeństwo wysokiego napięcia w samochodach elektrycznych
Kwestie bezpieczeństwa związane z wysokim napięciem w samochodach elektrycznych budzą wiele pytań, co jest naturalne przy tak dużej mocy. Jednak jako ekspert mogę Cię zapewnić, że komponenty HV w EV są ściśle regulowane, testowane i zabezpieczone na wiele sposobów, często przewyższając standardy bezpieczeństwa znane z aut spalinowych. Producenci poświęcają ogromną uwagę temu aspektowi, aby zapewnić maksymalną ochronę zarówno pasażerom, jak i służbom ratowniczym.
Oto kluczowe rozwiązania bezpieczeństwa w systemach wysokiego napięcia:

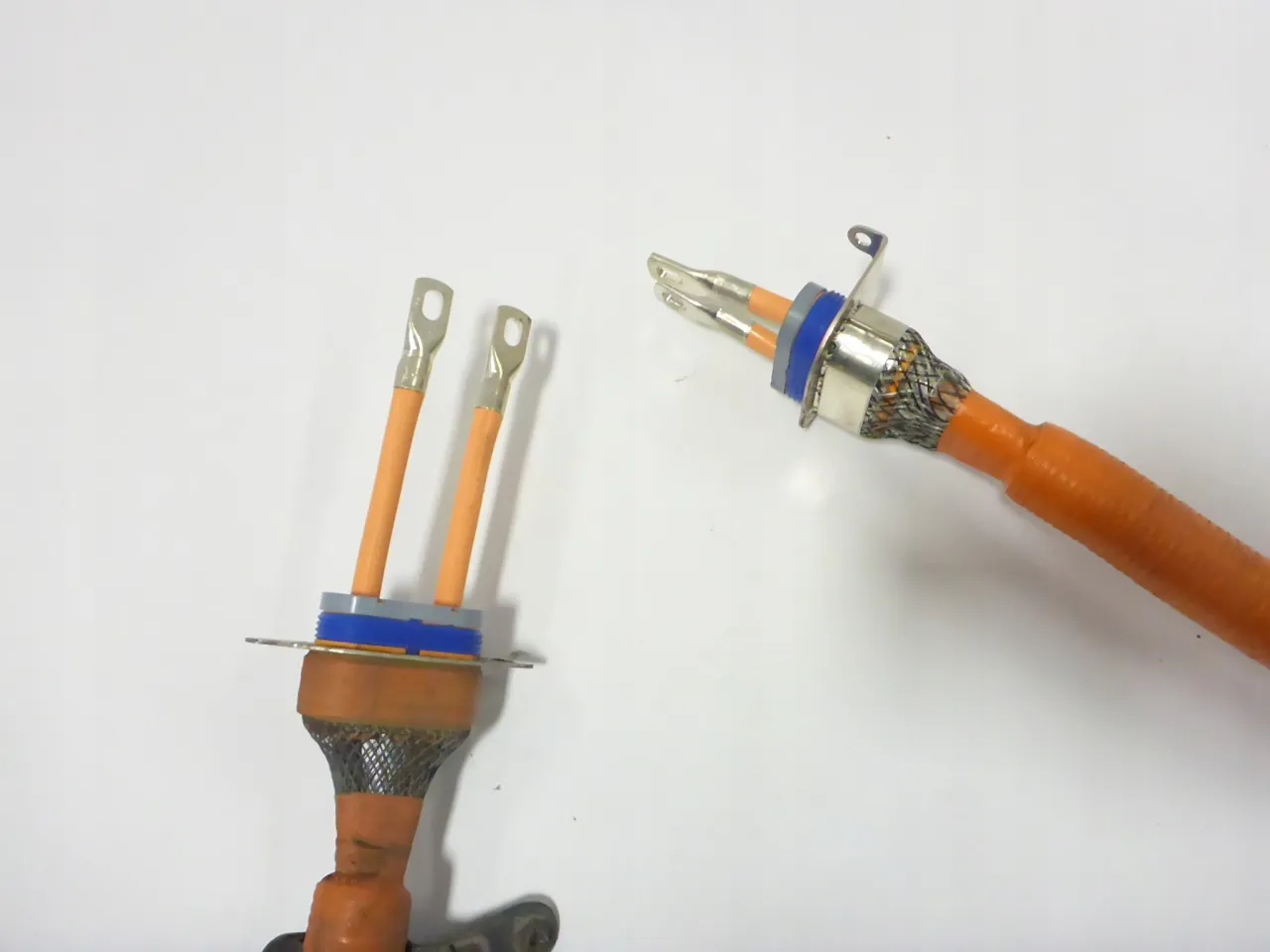

- Charakterystyczny pomarańczowy kolor przewodów: Wszystkie przewody wysokiego napięcia w samochodach elektrycznych są jaskrawopomarańczowe. To uniwersalny standard, który natychmiast informuje mechaników i służby ratownicze, że mają do czynienia z komponentami pod wysokim napięciem, wymagającymi szczególnej ostrożności.
- Czujniki monitorujące izolację: Systemy EV są wyposażone w zaawansowane czujniki, które nieustannie monitorują stan izolacji przewodów i komponentów HV. W przypadku wykrycia jakiegokolwiek uszkodzenia lub spadku izolacji, system natychmiast informuje kierowcę i może automatycznie odłączyć obwód wysokiego napięcia.
- Automatyczne odłączniki (rozłączniki pirotechniczne): W razie wypadku, zwłaszcza kolizji, specjalne rozłączniki pirotechniczne są aktywowane, aby w ułamku sekundy fizycznie odłączyć baterię trakcyjną od reszty systemu wysokiego napięcia. To zapobiega ryzyku porażenia prądem i pożaru.
- Specjalne pętle serwisowe (service plug): Są to łatwo dostępne punkty w pojeździe, które pozwalają służbom ratowniczym lub mechanikom na bezpieczne i szybkie ręczne rozłączenie obwodu wysokiego napięcia. To kluczowe narzędzie, które umożliwia bezpieczną pracę przy samochodzie po wypadku lub podczas serwisowania.
- Solidna konstrukcja baterii: Baterie trakcyjne są umieszczone w wytrzymałych obudowach, często w podłodze pojazdu, co zapewnia im dodatkową ochronę przed uszkodzeniami mechanicznymi w razie kolizji.
Dzięki tym wielopoziomowym zabezpieczeniom, samochody elektryczne są uważane za równie bezpieczne, a w wielu aspektach nawet bezpieczniejsze niż pojazdy spalinowe, zwłaszcza w kontekście ryzyka pożaru po wypadku.
Kluczowe aspekty napięcia w EV i na co zwrócić uwagę przy zakupie
Podsumowując, systemy napięcia w samochodach elektrycznych to fascynujący obszar, który ma bezpośredni wpływ na codzienne użytkowanie pojazdu. W każdym EV znajdziemy zarówno niezawodny system 12V, zasilający podstawowe funkcje, jak i potężny system wysokiego napięcia (HV), odpowiedzialny za napęd. Przez lata dominowały systemy 400V, które nadal są świetnym i sprawdzonym rozwiązaniem, ale architektura 800V staje się nowym standardem, oferującym rewolucyjne skrócenie czasu ładowania i zwiększoną efektywność.
Przy zakupie samochodu elektrycznego, w kontekście architektury napięcia, doradzam zwrócić uwagę przede wszystkim na Twoje indywidualne potrzeby związane z ładowaniem. Jeśli często pokonujesz długie trasy i zależy Ci na jak najszybszym uzupełnianiu energii, model z architekturą 800V będzie dla Ciebie idealny, pod warunkiem dostępu do odpowiednio szybkich ładowarek. Jeśli natomiast większość Twoich podróży to krótsze dystanse, a ładowanie odbywa się głównie w domu lub w pracy, system 400V będzie w zupełności wystarczający i prawdopodobnie bardziej ekonomiczny. Przyszłe trendy wskazują, że 800V będzie coraz bardziej powszechne, a infrastruktura ładowania będzie się do niego adaptować, co jeszcze bardziej zwiększy jego atrakcyjność.
